常用力学公式

矩形平板计算公式

概述

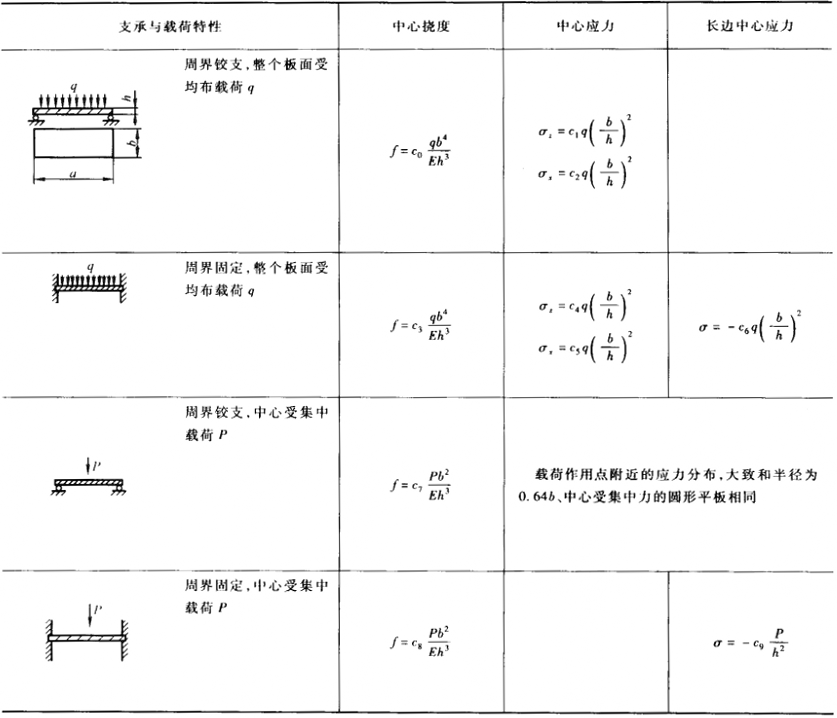

矩形平板计算公式(a≥b)

1.负号表示上边纤维受拉伸。
2.系数c0～c9及α、β1、β2见矩形平板系数表(a≥b)和系数α，β1，β2的数值。

矩形平板系数表(a≥b)

a/b	c₀	c₁	c₂	c₃	c₄	c₅	c₆	c₇	c₈	c₉	a/b
1.0	0.0443	0.2874	0.2874	0.0138	0.1374	0.1374	0.3102	0.1265	0.0611	0.7542	1.0
1.1	0.0530	0.3318	0.2964	0.0165	0.1602	0.1404	0.3324	0.1381			1.1
1.2	0.0616	0.3756	0.3006	0.0191	0.1812	0.1386	0.3672	0.1478	0.0706	0.8940	1.2
1.3	0.0697	0.4158	0.3024	0.0210	0.1968	0.1344	0.4008				1.3
1.4	0.0770	0.4518	0.3036	0.0227	0.2100	0.1290	0.4284	0.1621	0.0755	0.9624	1.4
1.5	0.0843	0.4872	0.2994	0.0241	0.2208	0.1224	0.4518				1.5
1.6	0.0906	0.5172	0.2958	0.0251			0.4680	0.1714	0.0777	0.9906	1.6
1.7	0.0964	0.5448	0.2916								1.7
1.8	0.1017	0.5688	0.2874	0.0267			0.4872	0.1769	0.0786	1.0002	1.8
1.9	0.1064	0.5910	0.2826								1.9
2.0	0.1106	0.6102	0.2784	0.0277			0.4974	0.1803	0.0788	1.0044	2.0
3.0	0.1336	0.7134	0.2424					0.1846			3.0
4.0	0.1400	0.7410	0.2304								4.0
5.0	0.1416	0.7476	0.2250								5.0
∞	0.1422	0.7500	0.2250	0.0284			0.5000	0.1849	0.0792	1.008	∞

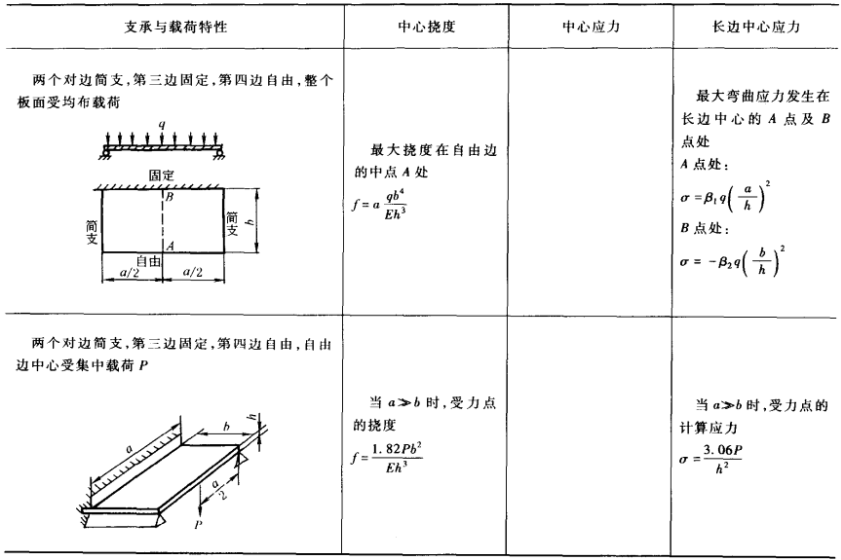

系数 α,β1,β2,的数值
