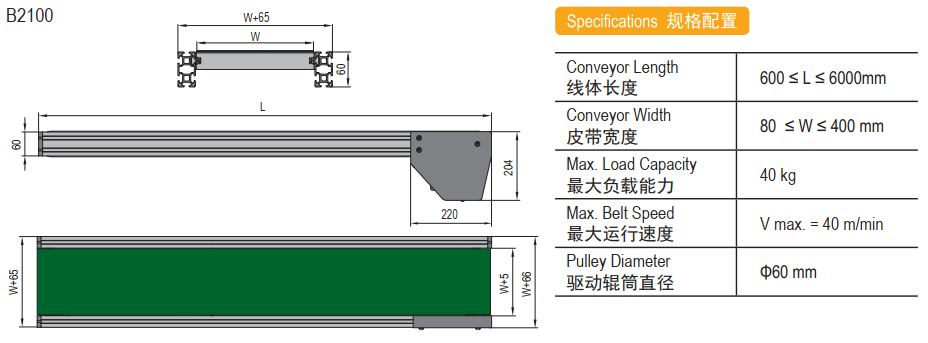

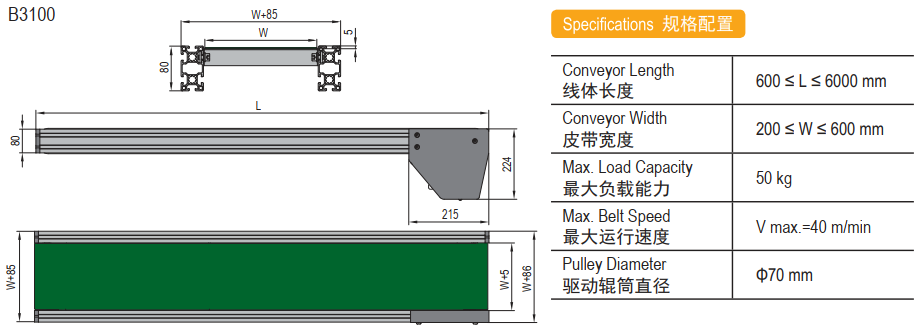

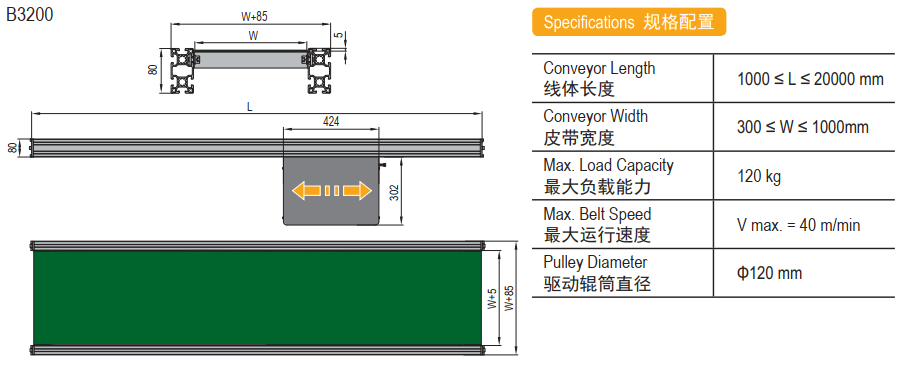

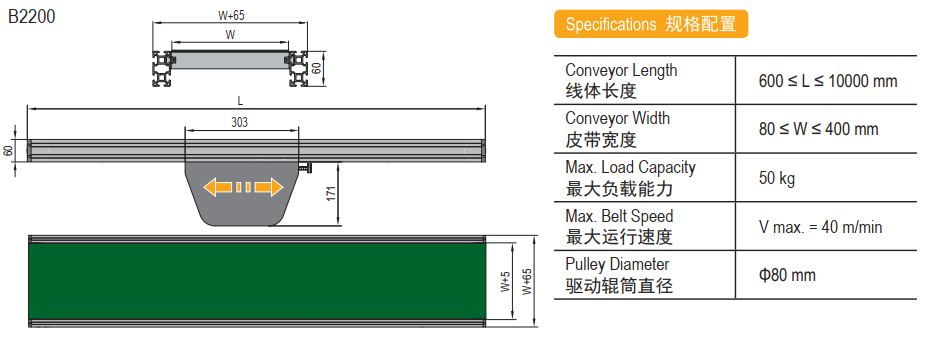

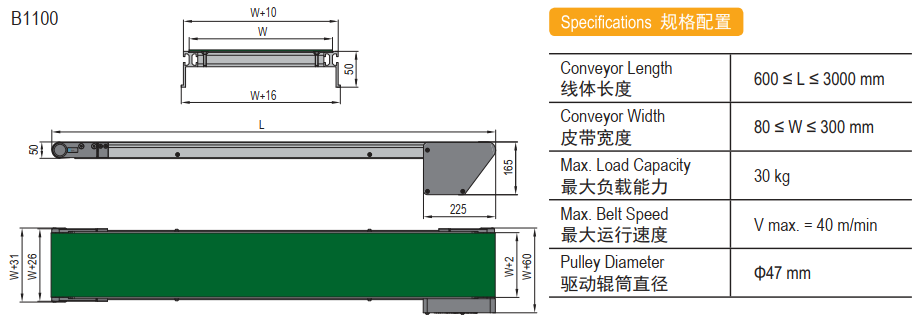

皮带输送机设计选型

计算步骤

1.已知条件

• 负载 = 50kg
• 输送速度 = 20m/min
• 输送机长度 = 5000mm
• 皮带宽度 = 600mm
• 驱动辊筒直径 = 120mm
• 摩擦系数 = 0.25
• 皮带厚度 = 2mm
• 皮带密度 = 3kg/dm^3（聚氨酯密度为1.1-1.3kg/dm^3,考虑内部钢丝等材料，估算为3kg/dm^3）
• 皮带张紧力 = 5kg/100mm宽度
• 负载安全系数 = 1.2

2.计算驱动辊筒转速

•  20m/min  x 1000 / (3.1415926 x 120mm) = 53.05rad/min
• 求得驱动辊筒转速，根据此转速选择电机输出转速。

3.计算负载转矩

3.1计算皮带自重

• 5000mm x 600mm x 2mm / 1000000 x 3kg/dm^3 = 18kg

3.2计算皮带张紧压力负载

• 600mm /100 x 5kg/100mm = 30kg

3.3计算合计总负载

• 18kg + 30kg + 50kg = 98kg

3.4计算总负载产生的总摩檫力

• 98kg x 9.8N/kg x 0.25 = 240.1N

3.5计算总扭矩

• 240.1N x 120mm / 2 / 1000 x 1.2 = 17.29N·M
• 求得驱动辊筒转矩，根据此转矩选取电机额定转矩。
