人机工程学
|
坐着工作时手工操作的最佳尺寸 cm |
|
|
工 作 台 高 度 |
工 作 台 表 面 上 手 的 工 作 区 域 |
|
设计原则： 1.需力越大，应该越低 2.要求视力越强，应该越高 3.高度还决定于工作时人体的姿势、操纵机构的大小和操作者的身高 A——要求手臂运动有较高精度的工作(钟表组装)，88±2 B——视力强度较高的工作，84±2 C——一般工作台74±2；会议桌69～70 D——打字桌，需要较大力气才能完成的工作的工作台66±2 E——放腿空间的最低高度，60 |
A——最大可达到区域，在此区内，完成手工操作需要用一定的力 B——伸直手臂时，手指可达到区域 C——手掌容易达到区域 D——粗的手工工作最佳的可达到区域 E——精度和手艺要求很高的手工劳动的最佳可达到区域 本图尺寸推荐用于中等身高的男性，坐在高70cm左右的工作台前。对于女性，到达区应该减小10% |
|
手工操作的最佳区 |
工作台下腿脚活动空间 |
|
本图给出的尺寸，推荐用于身高155～160的男性 在这些条件下，他们能够方便地用手工作(装配、安装、包装等工作，力为100N) |
本图尺寸适用于身高不超过181者 图上示出了腿脚七种姿势：两腿伸直；脚在右角上；腿在坐位下弯曲；一只脚在前，另一只脚在后；两腿交叉；脚放在脚踏板上；在一只脚置于另一只腿上，或对身高为200者，腿脚区高等于75～77 |
|
工作坐位的推荐尺寸 cm |
|||||
|
工作桌子与椅子的关系尺寸 |
|
桌子高度： 女性 69～73 男性 73～75 |
车 间 用 椅 子 |
|
椅子高度：38～52 宽 度：38～40 椅背宽度：30～32 |
|
操作者用沙发椅 |
|
坐位高度：38～55 范围内调节 坐位宽度：40～50 椅背宽度：38～43 扶手最低高度：45 |
办 公 室 椅 子 |
|
坐位高度： 男性41～45 女性39～40 坐位宽度：40 椅背宽度：35～40 |
|
运输工具的坐位及驾驶室尺寸 cm |
|
|
运输工具内的坐位 |
轮便小汽车的驾驶室 |
|
|
|
|
1.英国航空公司飞机的坐位 2.瑞典高速火车的坐位 3.英国铁路货车上的坐位 |
本尺寸以身高169～180者体型为基础 坐位在水平面上可调≈±10，在垂直面上可调±4 |
|
载重汽车的驾驶室 |
火车头的驾驶室 |
|
|
|
|
本尺寸以身高175±5者最佳。坐位水平可调±10，垂直可调±5，坐位最小宽度48 |
|
|
站着工作时手工操作的有关尺寸 cm |
|||||
|
工 作 台 的 高 度 |
|
适于身高175男性，165女性(括号内尺寸) 设计原则：工作场地的高度决定于作用力、操作者操作物件的尺寸、视力要求和人的身高 A——精密工作，靠肘支承工作，如在书写时，105～115(100～110) B——虎钳固定在工作台上的高度，113 C——轻手工工作(包装等)，95～100(90～95) D——用劲大的工作(重的钳工工作)，80～95(75～90) |
|||
|
机 床 上 用 手 操 纵 控 制 机 构 的 工 作 区 |
|

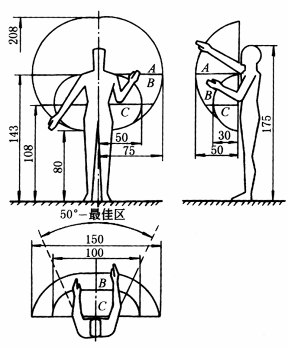

按身高175的男性体型给出 设计原则：站着工作时，应该尽可能地不使操作经常弯腰、转身等。机床(设备)上的大部分控制机构和仪表应该布置在保证容易操作的最佳区内 A——作用空间 B——便于操纵控制机构的空间 C——最佳工作区 |
|||
|
手 的 工 作 区 |
|
站着工作时，手臂的最佳和许用工作区尺寸 图上给出的是身高为175左右男性站着工作时的尺寸 |
|||
|
210——站着时手可达到区 197——门高 195——手方便地可达到区的上限 190——隔板布置的最高高度 180——操纵机构布置的最高高度 175——指示器布置的最高高度，坐着时可达到区 |
160——站着时的视力水平 140——电网挂墙式开关高度 135——站着识读的立式指示器的极限高度 120——设备的隔栅高度 105——门把手的安装高度 100——隔栅的最低高度 |
80——操纵机构布置的高度，手可达到区的下限 50——操作的最低高度(坐着) 43——男性坐位高度 40——女性坐位高度 30——绳梯最佳级高 |
|||
