常用力学公式

等断面立柱受压稳定性计算

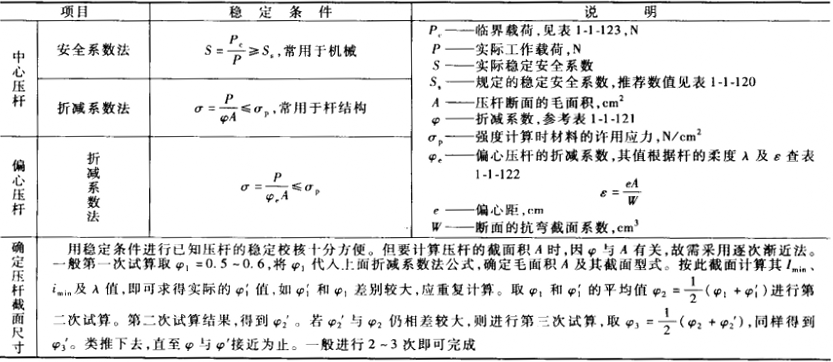

等断面立柱受压静力稳定性计算

常用零件规定的稳定安全系数的参考数值

注：除铸铁和木材外其余均为钢制杆。

压　杆　类　型	S_s	压　杆　类　型	S_s
金属结构中的压杆	1.8~3.0	低速发动机挺杆	4~6
矿山和冶金设备中的压杆	4~8	高速发动机挺杆	2~5
机床走刀丝杆	2.5~4	拖拉机转向机构纵、横推杆	＞5
空压机及内燃机连杆	3~8	起重螺旋	3.5~5
磨床油缸活塞杆	4~6	铸铁	4.5~5.5
水平长丝杆或精密丝杆	＞4	木材	2.5~3.5

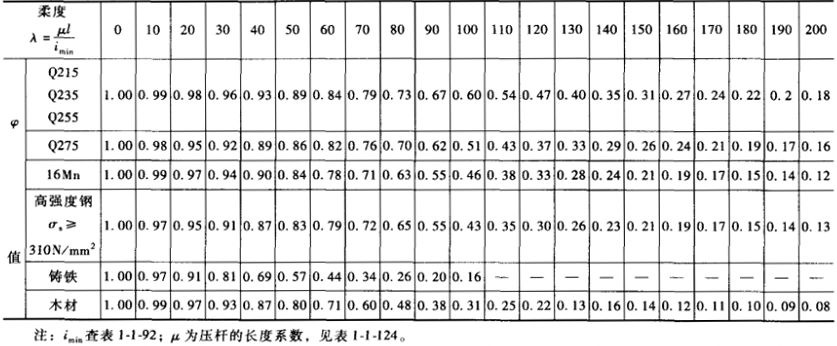

中心压杆折减系数φ

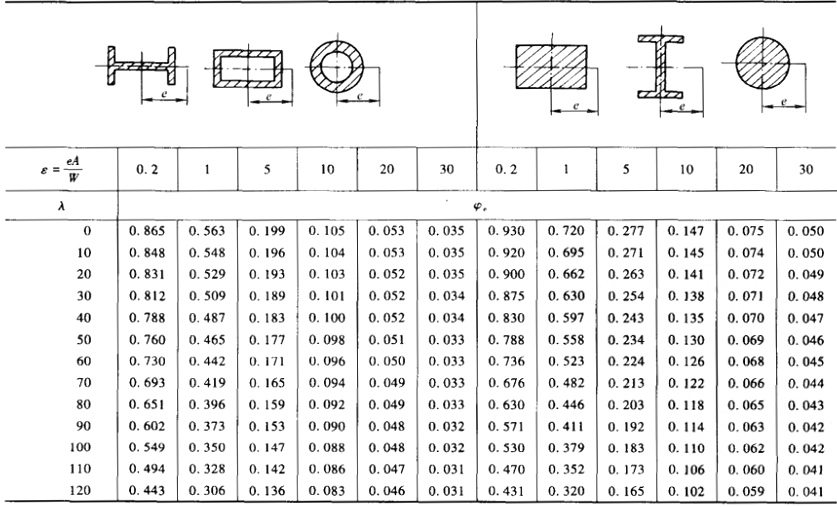

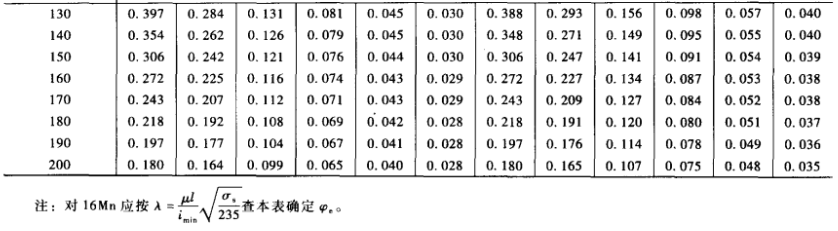

偏心压杆折减系数φe(Q235，σs＝235N/mm2)

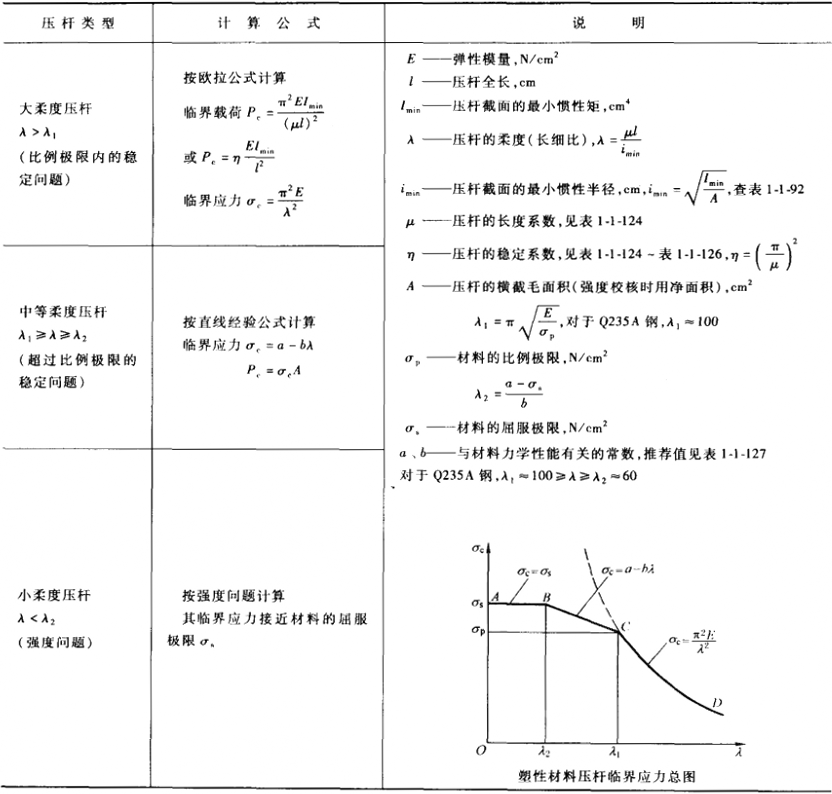

等断面立柱受压缩的临界裁荷和临界应力计算

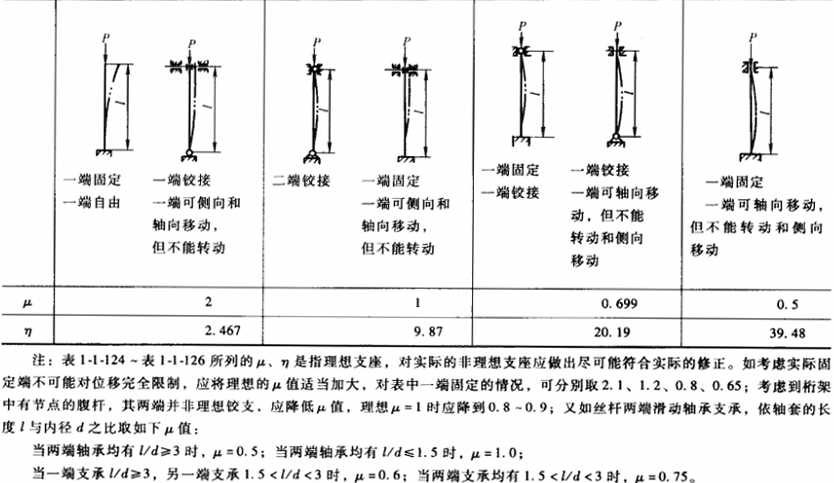

单跨度等裁面压杆的长度系数与稳定系数

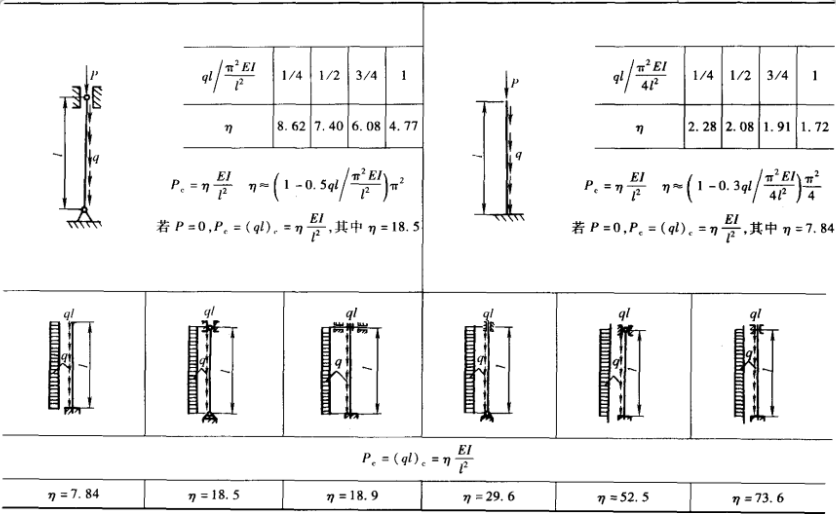

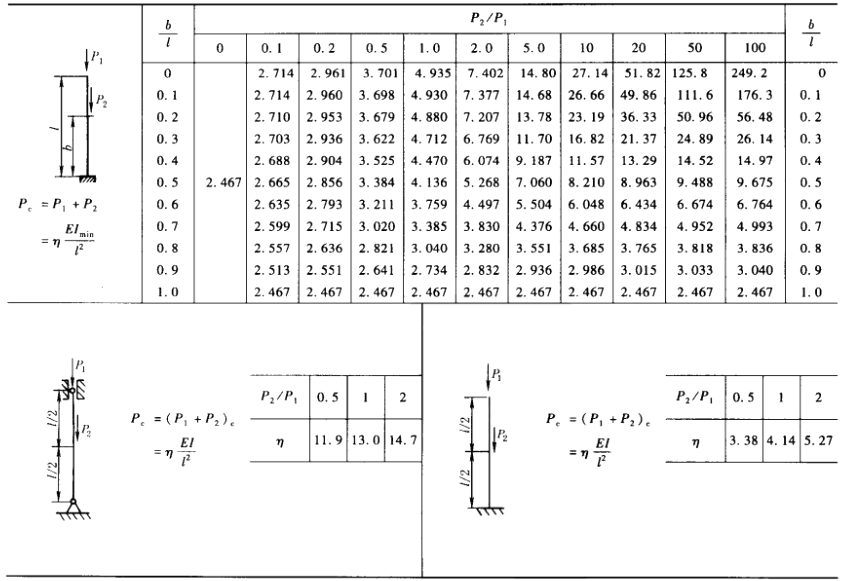

立柱的稳定系数η

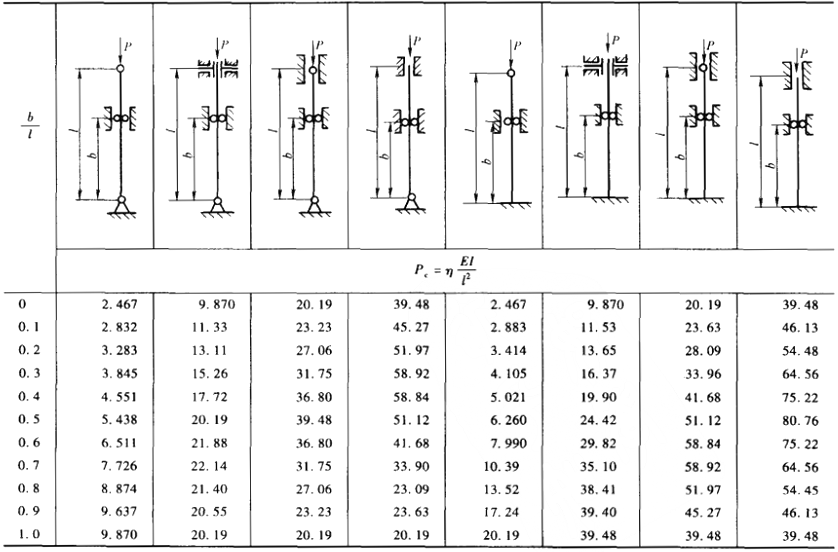

中部支撑的柱的稳定系数η

直线公式系数a、b及λ范围

材　料 (σ_b、σ_s的单位为N/cm²)	a	b	λ₁	λ₂
材　料 (σ_b、σ_s的单位为N/cm²)	/N·cm^-2		λ₁	λ₂
Q235　 σ_b≥37200；σ_s＝23500	30400	112	105	61
优质碳钢 σ_b≥47100；σ_s＝30600	46100	256.8	100	60
硅钢 σ_b≥51000；σ_s＝35300	57800	374.4	100	60
铬钼钢	98070	529.6	≥55
材　料	a	b	λ₁
材　料	/N·cm^-2
铸　　　铁	33220	145.4
硬　　　铝	37300	215	≥50
松　　　木	3870	19	≥59

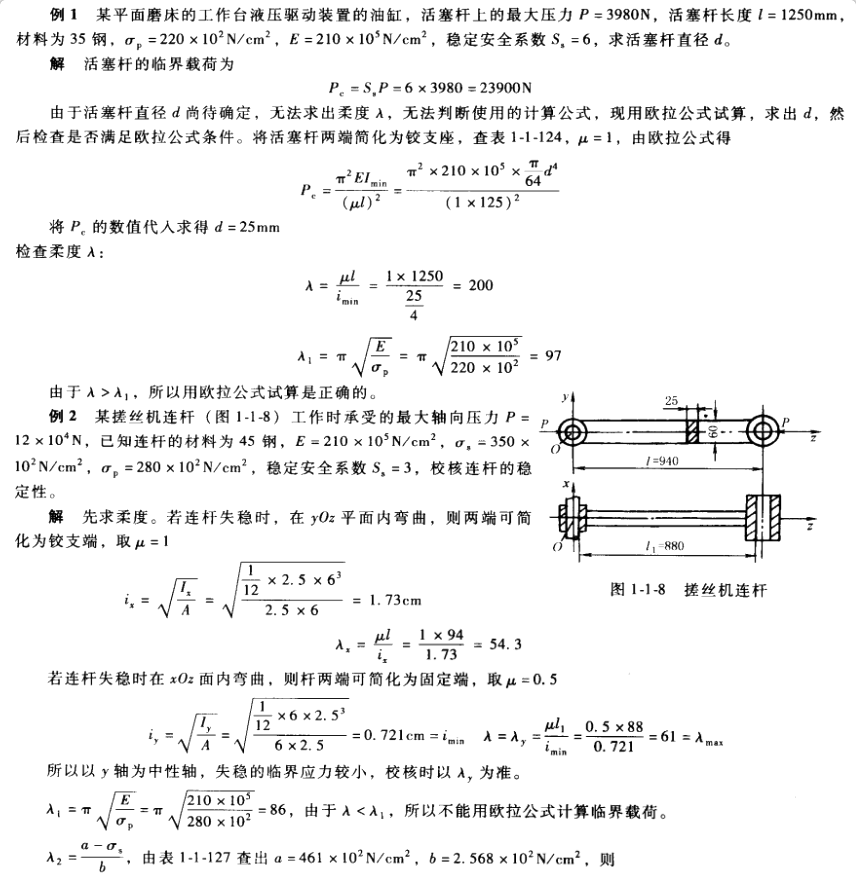

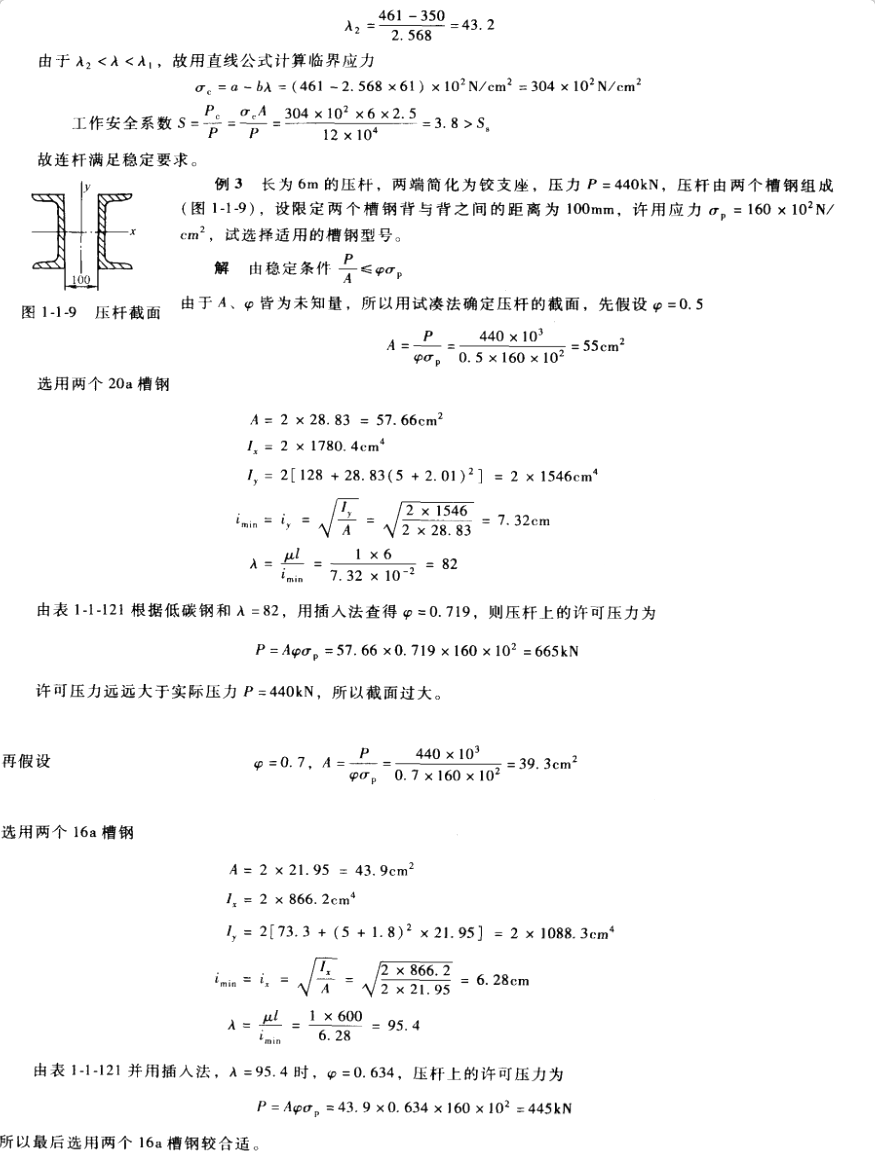

压杆稳定性计算举例
